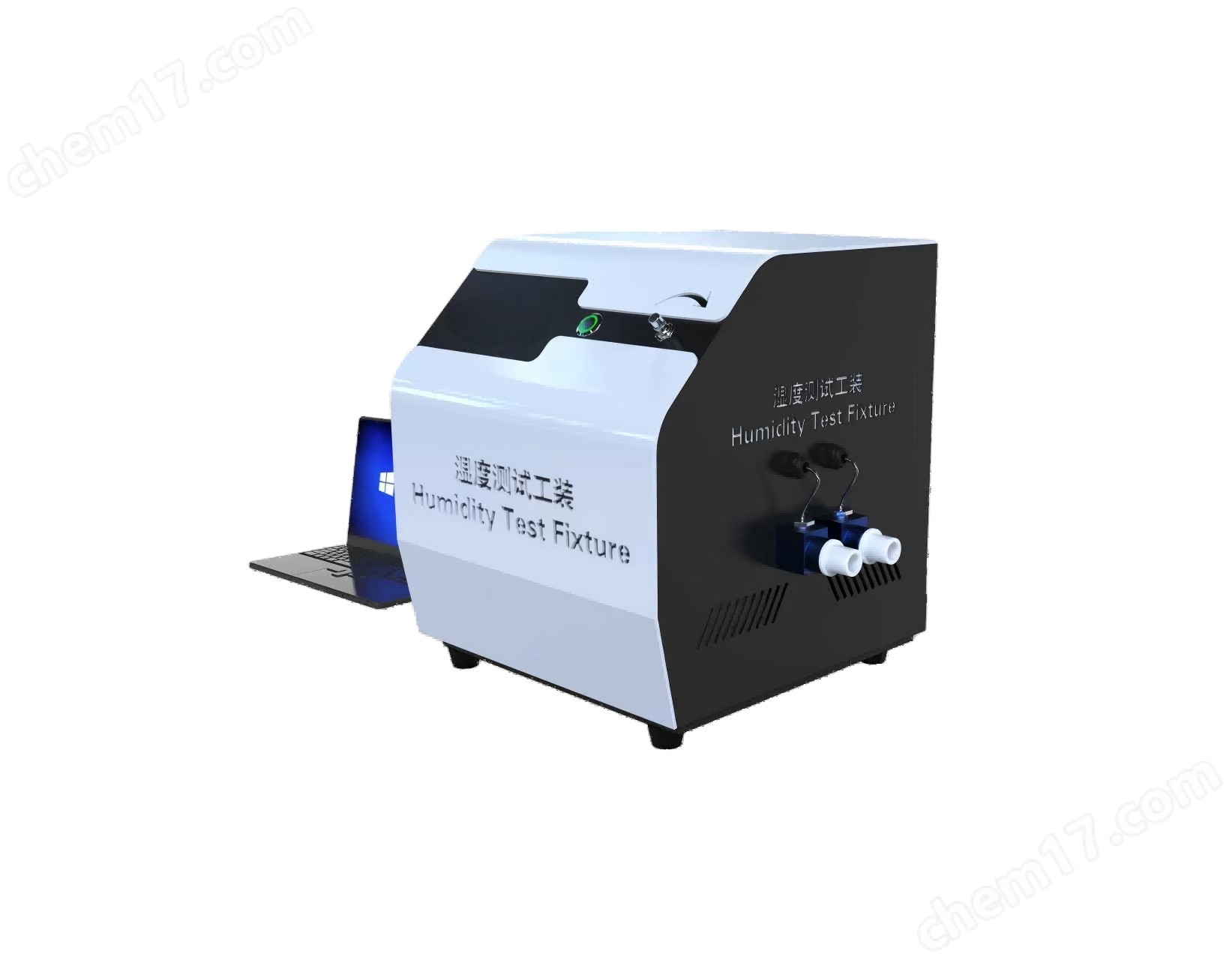

湿度测试工装

湿度测试系统、湿度测试工装

‌一、概述：

湿度测试工装主要测试湿化器的湿化输出。

‌二、技术参数

‌三、执行标准‌

YY9706.274-2022《医用电气设备第2-74部分:呼吸湿化设备的基本安全和基本性能专用要求》

四、仪器特征

1）便携式终端处理系统（包括软件测试与分析系统）：

采用便携式笔记本电脑，操作简单直观方便，软件系统采用Windows10系统，试验报告可以多种格式输出（如EXCL、PDF等）

2）标准温度传感器

2.1在水中以1m/s的流量实现22℃阶跃到37℃时，0.5s＜温度传感器时间常数＜1.0s；

2.2环境温度对传感器精度的影响＜0.01℃/1℃。

2.3传感器构造：

1）1根6mm长的外径为3.18mm的铜管。内径宜为热敏电阻珠留出足够的间隙。按照下图中给出的尺寸且热传导率＞386W/(m·K)的任何材料。热敏电阻在25℃～45℃(在等温混合的空气或水中)之间，精度为±0.2℃。供应商通常具有在25℃时阻值2252Ω的热敏电阻。

2）热敏电阻的电导线宜是#32规格的镀锡铜线，长度至少为60mm[包含其他热传导率180W/(m·K)的材料]。热敏电阻的电导线宜被套上以实现电气绝缘和热隔离。热塑管达到了两个目的，包含任何热传导率＜0.02W/(m·K)的电绝缘材料。

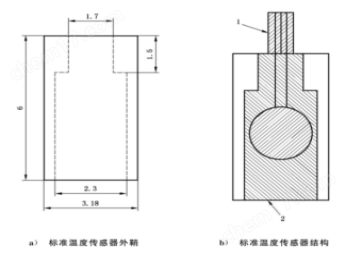

2.4尺寸：符合下图单位：毫米

五、配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

配套输出接头22M/22F(可选配其他规格)

笔记本电脑1台（选配）

电子天平1台（选配）

标准温度传感器2个

数据通讯线;1套
