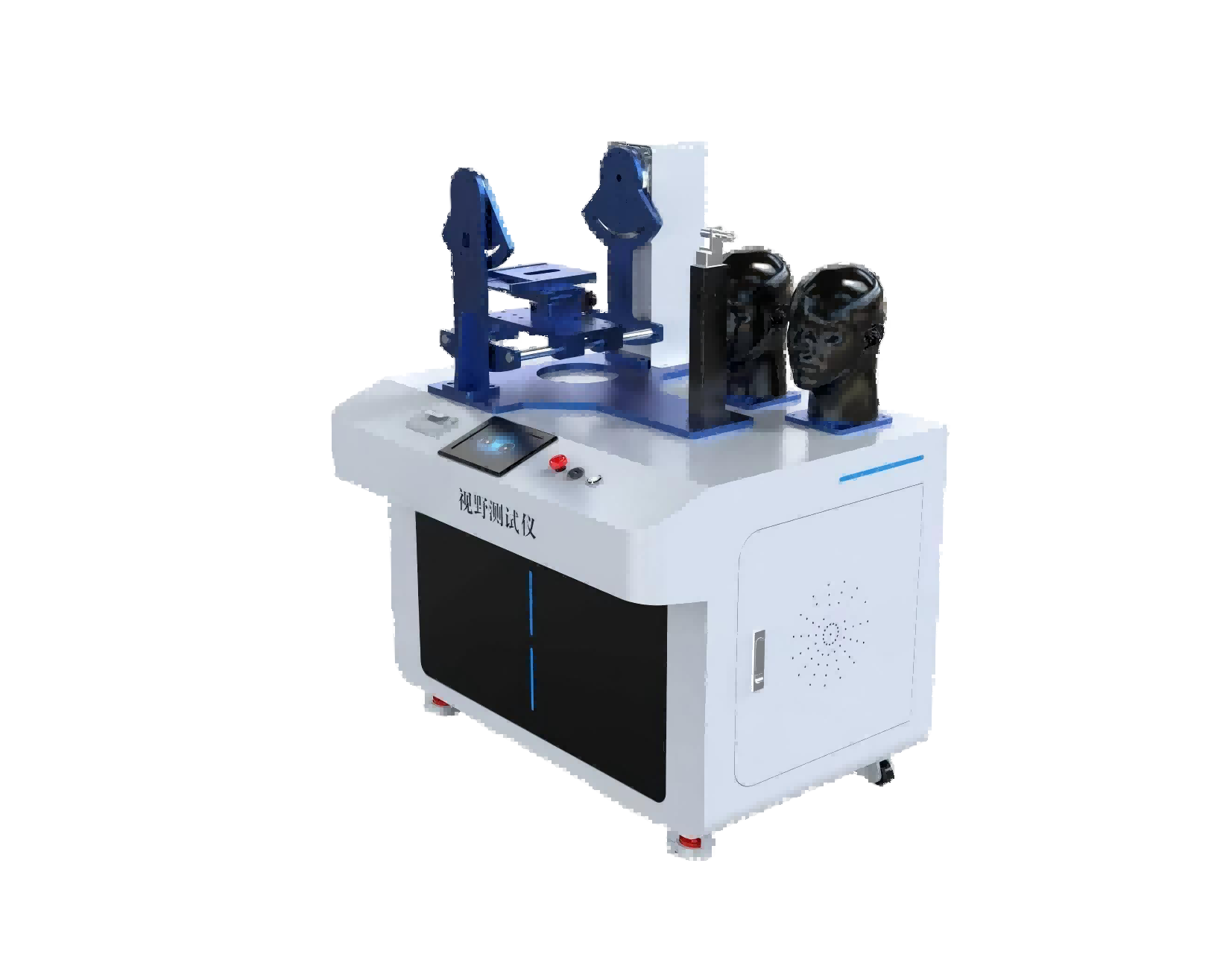

护目镜视野测试仪 GB14866-2023

护目镜视野测试仪

执行标准

GB14866-2023附录B

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

测角仪,测角仪的不确定度不应大于 1°。

头部模型,符合附录A的规定；

连续激光器,光束直径为2mm士1mm。

光电探测器,放置于头部模型角膜顶点处,光电探测器与连续激光器的位置可以互换;

特点:

A头型工装可以沿角膜定点垂直轴旋转，也可以沿两个角膜顶点水平连线轴上下旋转:

B连续激光器光斑大小 2mm士1mm;

C光电探测器安装于眼睛角膜顶点处;

D实时显示左右/上下视野角度:

E自动判断最大视野，达到最大视野系统自动停机;

测量步骤

1 按照说明书,将样品佩戴到头部模型上,并处于佩戴位置。B.2.2将测角仪设定到0°C,调整连续激光器,使光束能够垂直照射到头部模型右眼角膜顶点处的光电探测器。绕通过角膜顶点的垂直旋转轴向鼻侧方向旋转头部模型至镜片边缘或镜框遮挡一半光束时的角度即为水平方向题侧的视野。

2重复上述步骤向颞侧旋转头部模型,测量水平方向鼻侧视野；

3将测量仪设定到0°C,调整连续激光器,使光束能够垂直照射到头部模型的右眼的角膜顶点处的光电探测器。绕通过两个眼睛角膜顶点连线的水平旋转轴向上和下旋转头部模型,至镜片边缘或镜框遮挡一半光束时的角度即为垂直方向上方和下方视野。采用覆盖双眼镜片的产品,右眼颞侧水平视野应在右眼测量,左眼颞侧水平视野应在左眼测量；
