电子万能材料试验机（单立柱台式）测试稳定

浏览次数：16更新日期：2026-03-19

电子万能试验机含三点弯曲、电子万能材料试验机（单立柱台式）

一、设备名称与用途

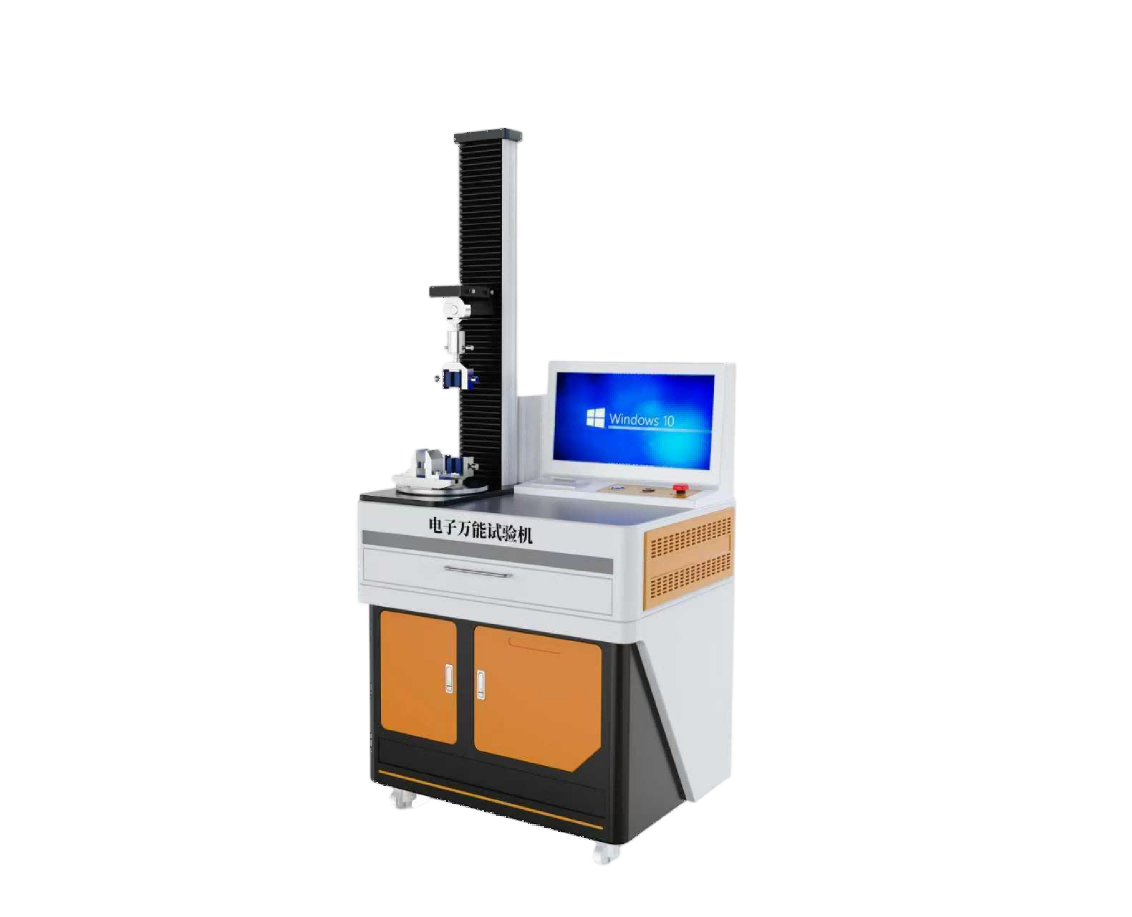

设备名称：电子万能材料试验机（单立柱台式）

主要用途：

1.高分子材料：医用导管、鞘管的拉伸强度、断裂伸长率及屈服强度测试。

2.金属细丝：极细焊接丝10N的抗拉性能测试。

3.弯曲性能：医疗器械零部件及材料的三点弯曲（3-Point Bending）实验。

二、主机及控制系统参数

模块	技术指标	详细要求
机架结构	结构形式	单立柱台式结构，高刚性滚珠丝杠+伺服电机驱动
	最大有效行程	≥800mm（含夹具安装空间）
	有效试验宽度	≥120mm（需兼容三点弯曲底座安装）
速度/位移	速度范围	0.001-500mm/min(无级调速)
	位移分辨率	≤0.0001mm
	速度准确度	±0.2%以内
控制终端	触控系统	必须配置独立工业级触控操作终端（10寸嵌入式工业电脑），支持脱机独立完成基础测试。(可考虑使用单独电脑进行控制和显示曲线)
	接口与导出	USB3.0、RJ45以太网口；支持CSV/Excel原始数据及PDF报告直接导出。

三、载荷测量系统（双传感器配置）

供应商需提供双量程方案，并支持软件自动识别与标定：

四、针对性夹具配置

实验类型	夹具名称	详细要求
拉伸(细丝)	缠绕式或电动平压夹具	专用于微细焊接丝，需防止夹口处应力集中导致的“断钳口"现象。
拉伸(导管)	医用导管专用拉伸夹具（电动夹头）	夹头需配有橡胶面或细齿面，防止鞘管滑动及表面损伤。
弯曲	三点弯曲试验附件	跨距可调范围：5mm-100mm；压头半径：R2/R5可选；符合ASTMD790标准。

五、软件功能要求

算法合规：内置ISO 527(塑料拉伸)、ASTM D638(塑料)、ASTM D790(弯曲)等国际标准测试模板。

实时曲线：终端及PC端需同步显示“负荷-位移"、“负荷-时间"、“应力-应变"曲线。

自动功能：具备试样断裂自动停机、自动回位、自动计算弹性模量及断后伸长率。

采样率：数据采集频率≥1000Hz（推荐2000Hz），确保捕捉金属丝瞬时断裂峰值。
