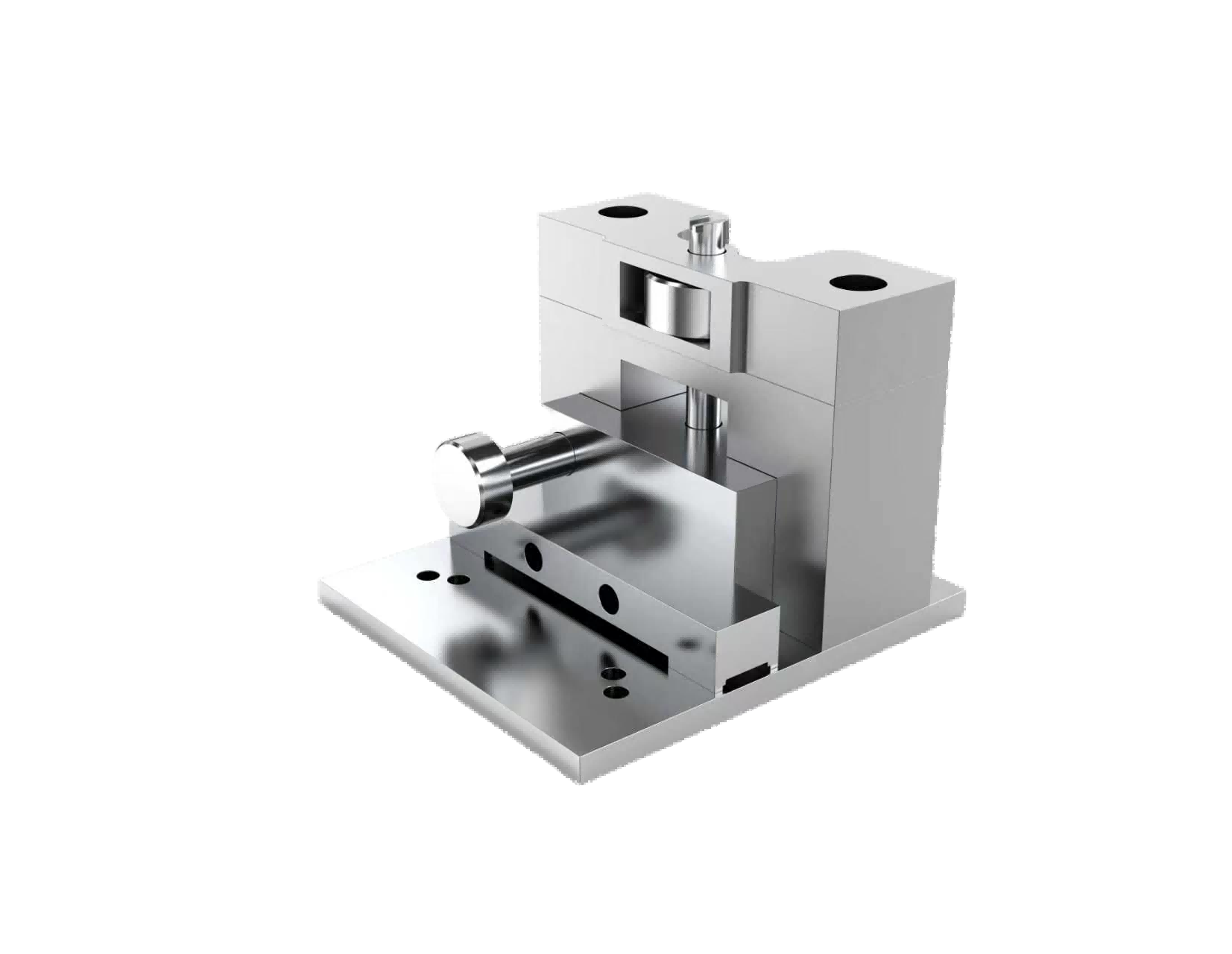

输液泵用管路耐用性试验工装 性能参数

输液泵用管路耐用性试验工装、SV级输液管路耐用性试验工装

输液泵用管路耐用性试验工装，是附录 A（规范性附录）规定的、专门用于 SV 级 输液管路耐用性（流速稳定性）测试的通用模拟泵装置。

YY/T 1653-2020 附录A

一、核心用途

适用对象：SV 级输液管路（使用标准工装验证的管路）

测试目的：模拟输液泵的滚压工作原理，在4 小时 / 12 小时连续运行后，验证：

1.流速变化≤±5%

2.管路无肉眼可见的结构性损坏

二、工装结构与关键尺寸（附录 A）

工装为滚轮旋转挤压式结构，核心参数如下：

1. 整体结构

驱动：电机驱动滚轮组旋转

核心组件：滚压轮（凸轮） + 固定压板

工作方式：滚轮连续挤压压板间的管路，实现蠕动输液

2. 关键尺寸

滚压轮至压板间距：3.00 mm（标准挤压间隙）

滚压结构（凸轮）：

齿间距：35 mm

圆角：R0.5 mm

整体长度：105 mm

三、试验方法（配合工装）

1.安装：将待测管路装入工装的滚轮与压板之间。

2.流速校准：

初始流速：25 mL/h (±10%)

加速运行：200 mL/h (±10%)

3.时长：

4 小时试验：25 mL/h 稳定 → 200 mL/h 运行 4h → 回归 25 mL/h 检测

12 小时试验：25 mL/h 稳定后，持续运行 12h

4.判定：全程流速波动 ≤ ±5%，管路无破损、变形、泄漏。

四、与 MV 级管路的区别

SV 级：必须用此标准工装测试（通用型）。

MV 级：用制造商自己指定的输液泵测试（专用型）。
